超越离合器：别说你不知道

2014-11-05 小宇 8 232597 版权说明：本文版权为摩托欧耶所有，转载本文请注明出处为"摩托欧耶"。

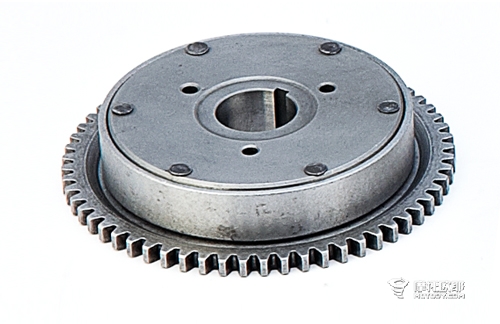

玩摩托车这么多年的时间，对于电启动是又爱又恨，爱就是可以省力炫酷，恨就是这个电启动上的超越离合器出了问题更换维修很麻烦。记得几年前有个修摩托车的跟我谈摩托车结构，那时候听到超越离合器的时候真是一点听不懂，如果说离合器，咱哥们还是懂点。超越？超越离合器是什么东东？

2011121010501059

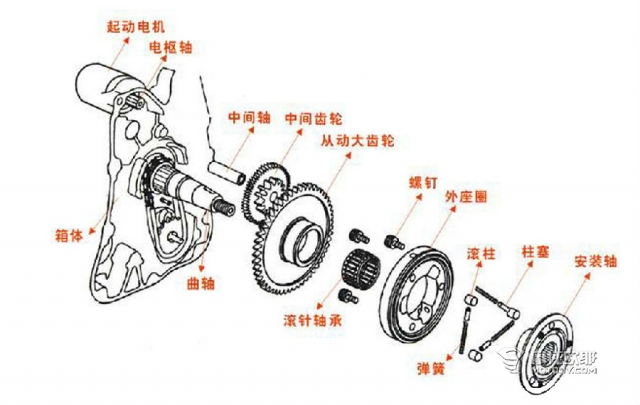

我们先来看一下电启动的结构（如下图）：
它是由起动机、电枢轴、中间轴、中间齿轮、从动大齿轮、滚针轴承、外座圈、弹簧柱塞滚柱三件套、安装轴套等组成的超越离合器，它们之间会组成一个完美的单向传动，只能由起动电机带动曲轴，不能由曲轴来反转带动电机，因为曲轴的转速过高，会烧坏起动电机及相关零部件，所以超越离合器的功能作用就是单向起动和保护起动电机的作用。

QQ截图20141105140528

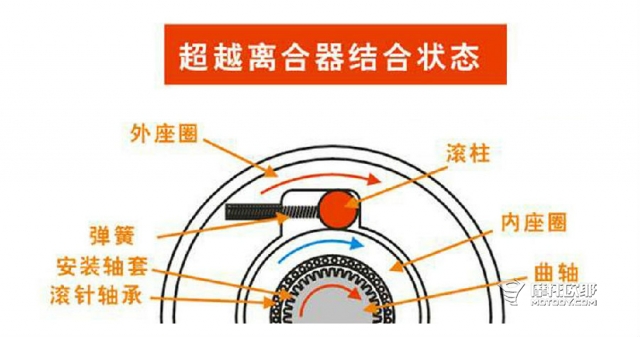

我们再来看看超越离合器的结合状态：
我们按下电启动按钮，利用蓄电池的电力使起动机旋转（注意电启动按钮不能因为摩托车起不动，就一直按着不松，这对电瓶损耗是很大的）。电枢轴旋转后，通过中间减速齿轮使从动大齿轮旋转，这个从动大齿轮的内座圈转动时，因为摩擦的作用让三个滚柱在小空间越挤越紧（因为楔槽是一头大一头小），最终旋转的力使滚柱、内座圈及外座圈形成一个牢固的结合。从而带动外座圈转动，外座圈和曲轴通过花键咬合，曲轴转动，发动机就被带动了。

QQ截图20141105140452

我们再来看看超越离合器的分离状态：
摩托车发动机启动后，曲轴高速旋转，因为相对运动的原理，曲轴上面的安装轴套因为螺钉和外座圈结合，滚柱在外座圈里就会因为离心力的作用向弹簧方向靠近，也就是向内外座圈及卡槽之间形成的大空间运动，并将弹簧顶到最极限位置，那么这个时候内外座圈也就处于分离的状态，内座圈上连接的起动电机也就和曲轴带动的外座圈分离，这样一来就非常完美的结束了电启动机的重要使命。

QQ截图20141105140505
